CS系列彈簧圓錐破碎機適用于破碎中等硬度以上的礦石和巖石，具有結構可靠、生產效率高、調整方便、使用經濟等特點。其彈簧保險系統起過載保護作用，可使超硬異物(如鐵塊等)通過破碎腔而不損壞機器。采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證機器可靠工作。破碎腔型由成品物料的粒度決定，標準型用于中碎作業，中型和短頭型用于細碎作業。

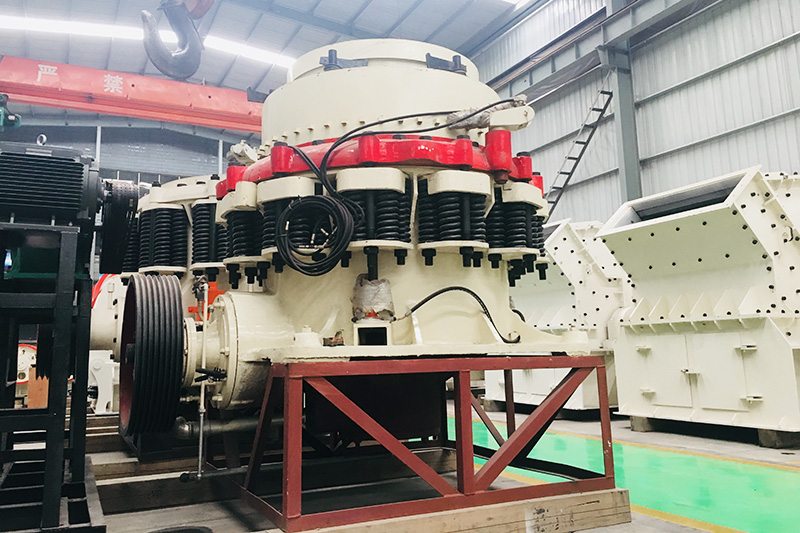

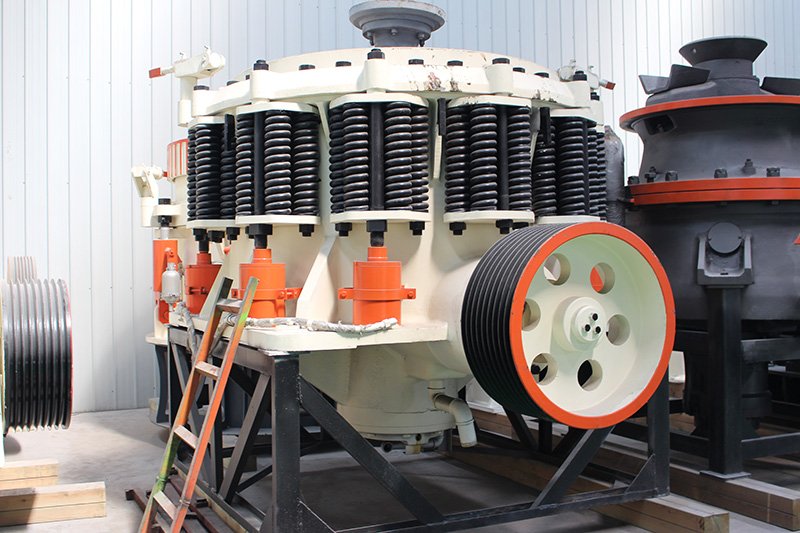

CS復合式圓錐破碎機

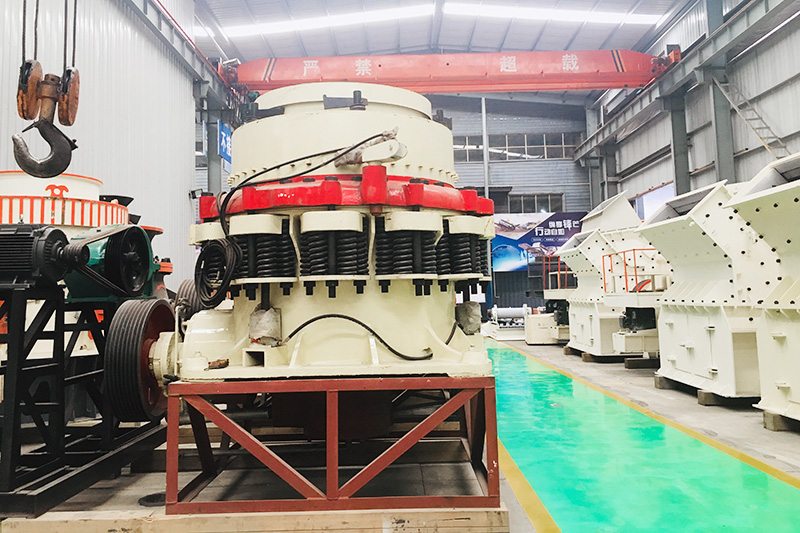

CS復合式圓錐破碎機

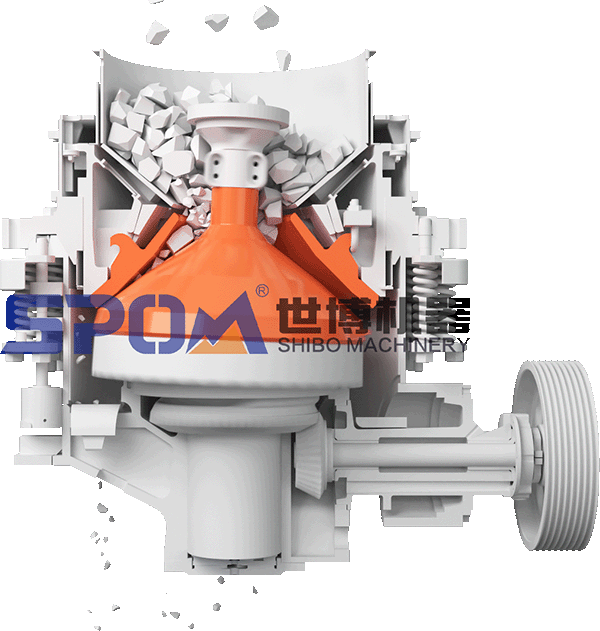

CS復合式圓錐破碎機結構展示
破碎機工作時，電動機通過彈性聯軸器，傳動軸和一對錐齒輪帶動偏心軸套轉動，破碎圓錐在偏心套的帶動下做旋擺運動，使破碎壁和軋臼壁時而靠近，時而遠離，礦石在破碎腔內不斷的受到擠壓與沖擊，而被破碎。
彈簧圓錐破碎機之所以成為國內外應用廣泛的圓錐式破碎機，得益于其在各種工況環境下工作的可靠性，而復合式圓錐破碎機保留經典結構，設備可靠性得到更大程度保證。
有標準型和短頭型兩種機型，每種機型又配備多種腔型，可以適用于各種硬度物料的中碎和細碎作業需求。
利用層壓破碎原理對物料進行破碎，破碎效率高，易損件磨耗低；破碎后成品呈立方體，細粒級含量高，可以很好的滿足現階段一些高品質骨料的使用需求。
機體和配件采用高品質鋼材，有效降低物料對機體和配件的破壞，可破碎數十種物料。
| 型號 | 動錐直徑(mm) | 腔型 | 給料口尺寸(mm) | 出料口尺寸(mm) | 主軸轉速(r/min) | 電動機功率(kw) | 產量(t/h) | 外型尺寸(mm) | |
| 給料尺寸(mm) | 開邊口尺寸(mm) | ||||||||
| CS75 | 910 | 細型 粗型 |
83 159 |
102 175 |
9-22 13-38 |
580 | 75 | 45-91 59-163 |
2821 × 1880 × 2164 |
| CS110 | 1200 | 細型 | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 2821 × 1974 × 2651 |
| 中型 | 156 | 156 | 13-38 | 100-200 | |||||
| 粗型 | 178 | 191 | 19-51 | 141-308 | |||||
| CS160 | 1295 | 細型 | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 2800 × 2342 × 2668 |
| 中型 | 188 | 210 | 16-38 | 132-253 | |||||
| 粗型 | 216 | 241 | 19-51 | 172-349 | |||||
| CS220 | 1395 | 細型 | 155 | 173 | 25-65 | 485 | 220 | 180-285 | 3360 × 2650 × 3050 |
| 中型 | 188 | 198 | 22-50 | 215-330 | |||||
| 粗型 | 230 | 245 | 19-45 | 230-570 | |||||
| CS250 | 1650 | 細型 | 188 | 209 | 16-38 | 485 | 250 | 181-327 | 3911 × 2870 × 3771 |
| 中型 | 213 | 241 | 22-51 | 528-417 | |||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | |||||
| CS315 | 2134 | 細型 | 253 | 278 | 19-38 | 435 | 315 | 281-726 | 4631 × 3251 × 4732 |
| 中型 | 303 | 334 | 25-51 | 608-998 | |||||
| 粗型 | 334 | 369 | 31-64 | 789-1270 | |||||
