搖床介紹

搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。 選礦搖床通常是由床面、機架和傳動機構三大部分組成。除此之外還有沖水槽，給礦槽，機座等，整個床面由機架支撐或吊起，機架上裝有調坡裝置。 選礦搖床可以使礦粒按其密度和粒度不同而沿不同方向運動，并從給礦槽開始沿對角線呈扇形展開，依次沿床面的邊沿排出，排礦線很長，能產出多種質量不同的產物，如精礦、次精礦、中精礦和尾礦等。 選礦搖床被作為重選設備，曾廣泛用于砂金等礦物的分選，主要用于選金或選煤等。我廠生產搖床歷史悠久，并不斷開發創新，從最初的直條床面搖床基礎上發展到單曲波床面搖床(上世紀70年代);到雙曲波床面搖床(上世紀90年代)，使搖床的處理量、回收率和富集比都有大幅度的提高。

圖片展示

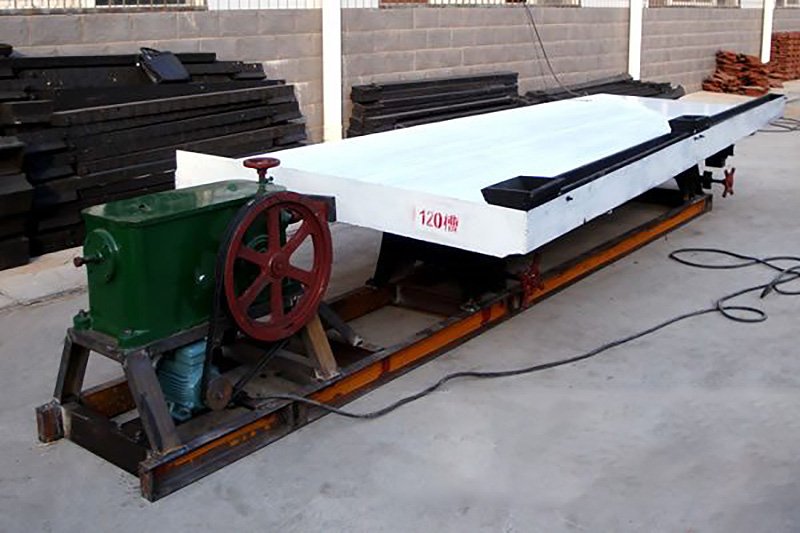

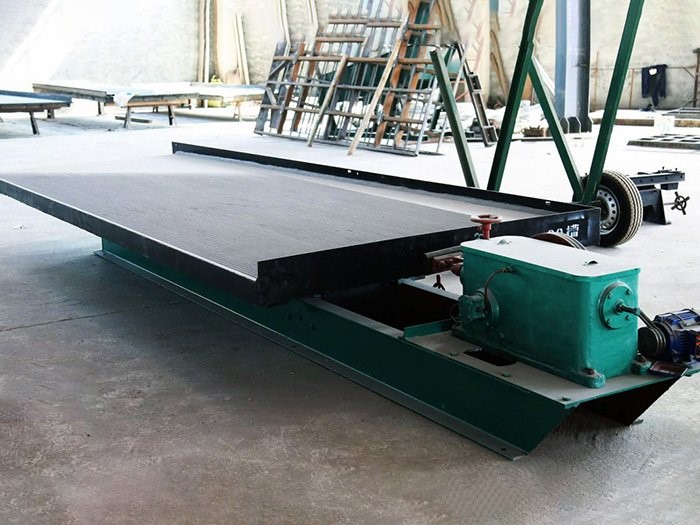

搖床展示

優勢特點

恒溫恒濕

水位自動識別，防止蒸發干枯。靜音風扇強制式對流，確保恒溫。

降溫快

強勁制冷系統，瞬間降溫，自動化霜，低溫狀態下長時間運行。

自身保護

開門自停關門自動運轉、漏電過電流保護等安全保護功能。

聲光報警

電機過熱、速度失控情況時，保護性切斷電源并聲光報警。

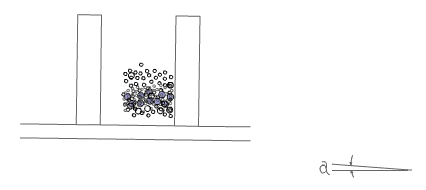

工作原理

搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向 。

往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

技術參數
